鴻業管立得 特點

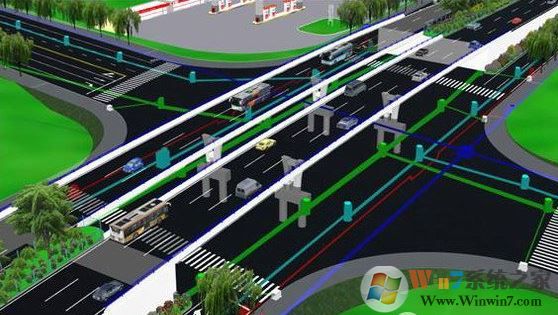

1、三維
管線采用二三維一體化的設計方式，平面視圖管線表現為二維方式，轉換視角，管線表現為三維方式，可以直觀查看管線與周圍地形、地物、建構筑物的關系。
2、地形、道路、總圖
軟件中充分考慮了管線設計與道路設計、總圖設計之間的緊密聯系，可自動利用鴻業道路、鴻業總圖的設計成果，也可以快速轉化和識別其它公司相關產品的設計成果，同時提供了完善的地形圖識別功能。
3、平面設計
根據管道各自的特點，結合道路的特征采用自動定線和交互定線相結合的方式，快速得到管道平面布置圖。對于原來的規劃圖，還可以采用定義管線功能把規劃圖中的已有管線定義成各相應管線。對于沒有道路的給水輸水管線和向水體排放的雨污水管線，軟件中引入管線樁號的概念，可以根據管道里程樁來進行設計。
4、管道計算
包括雨、污水系統計算和給排水管道專業計算器。雨水和污水管道計算時，設計人員可以設定自己的限制條件：固定管徑算坡度、固定坡度算管徑、固定管徑和坡度、坡度和管徑均由程序計算等。雨污水管道計算支持提升泵站和雙管。計算均可以生成詳盡的計算書(txt、excel、word格式)。自動查找和計算匯水區域，匯水區域參數和檢查井自動關聯，根據匯水面積、人口密度、人均排水標準和總變化系數計算污水流量，每個匯水區域可以采用不同的徑流系數。根據設計具體情況，將主干管、支管等設置不同的降雨重現期。
5、豎向設計
根據設定的管道優先級、管頂覆土、管道凈距、管道控制標高自動確定各種管道的標高。
6、縱斷面圖
可以通過平面圖自動按照道路中心線長度、管道長度、管道在X方向的投影長度等繪制各種管道縱斷面圖。還可以繪制平縱統一的縱斷面圖、雨水和污水管道合在一起繪制雨水和污水管道合成的縱斷面圖。
7、給水節點詳圖
包含自動節點詳圖繪制和裝配節點詳圖設計兩種方式。管件可進行材料表繪制。
8、圖面標注
圖面標注包括坐標標注、管道標注、節點標注、井管標注，管線綜合交叉標注等。以上標注均可以由程序自動完成，標注形式、方法多樣，可以滿足不同用戶的需求。
9、管網平差
給水管網平差包括節點流量計算定義、管徑計算定義、管網平差、平差結果標注等平差計算全過程。平差計算時，水源可以是定壓力，也可以是水泵組合?？梢杂嬎闳我舛鄠€水源，可以對最不利點校核、消防校核、反算水源點壓力、事故校核、最大轉輸?shù)榷喾N工況進行計算。計算原始數據可以直接輸入也可以從圖面自動提取。計算規模達到千級管段，計算結果可以標注到圖面上，也可以形成完整的平差計算書。可以顯示水源供水區域，可以繪制管網等壓線。
10、管線綜合
管道設置靈活，各類管線圖層、節點庫種類齊全，對用戶開放，快速繪制各種管道、管溝、管溝管線等，動態直觀地進行管道豎向碰撞分析調整，自動繪制管道橫斷面圖和交叉點垂距表，交叉點標注內容多樣、清晰。
11、統計表類
可以自動統計繪制材料表、圖例表、圖紙目錄、檢查井表、土方計算表，自動繪制管道開挖斷面圖。
12、出圖工具
自動進行平面分幅出圖、縱斷面分幅出圖。通過專業圖層管理可以快速形成給水管道、污水管道、雨水管道以及其它管道的專題圖。
管立得 功能
鴻業三維智能化管線設計系統軟件是在鴻業市政工程管線手機軟件基本上開發設計的管線設計系列產品手機軟件，包含給水排水管線設計軟件、天然氣管線設計軟件、供熱管網設計軟件、電力工程管線設計軟件、電信網管線設計軟件、管線綜合性設計軟件，各技術專業管線設計能夠 獨立安裝，還可以隨意組成安裝。管線適用直埋、空架和管溝等埋設方法，電力工程電信網等管路適用直埋、管溝、管塊、管槽等埋設方法。手機軟件可開展地圖鑒別、管線平面圖智能化設計、縱向數據可視化設計、全自動標明、全自動表格繪圖和全自動工程圖。平面圖、縱斷、標明、表格連動升級。
以上便是winwin7給大家介紹的鴻業管立得(Pipingleader)管道線路設計的專業工具，專業人士快來帶走吧~
