VisualTFT是用于串口屏開發調試的軟件。它實現串口屏與PC的通信連接，支持用戶自行配置調試串口屏。軟件包含多種控件：按鈕、文本、速度條、滑塊、儀表、動畫、圖標、曲線、菜單等。操作簡單，無需編程知識，30分鐘就能完成復雜的人機交互設計。需要調試虛擬串口屏?xí)r，可以下載使用這個工具。
VisualTFT使用教程
用戶可能會需要實現的文本、圖標、動畫、曲線、儀表、進度條、滑塊和對話框顯示，小編就為大家介紹每個界面大致的功能：

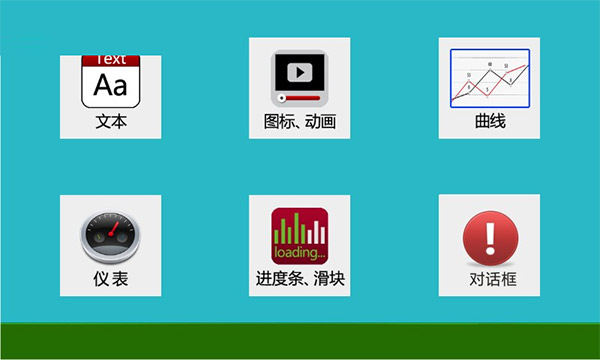

1、點擊首頁導航按鈕，分別進入文本、動畫圖標、曲線、儀表、進度條滑塊和對話框界面。

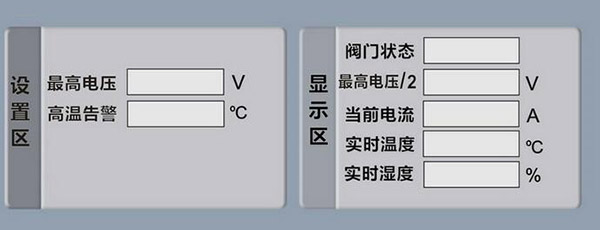

2、文本界面主要實現彈出內置鍵盤設定參數和動態顯示數據。

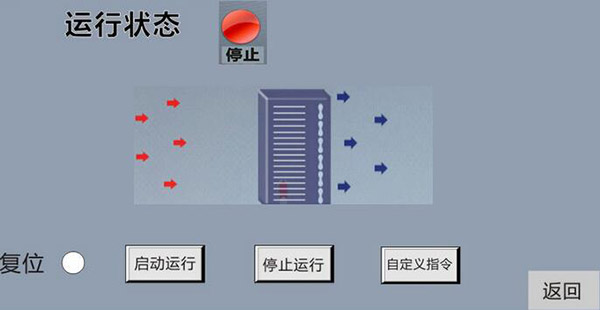

3、 圖標和動畫界面主要實現圖標的變換顯示、動畫的播放和停止和按鈕的互斥等功能。

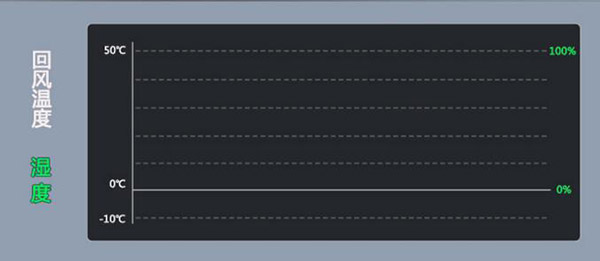

4、曲線界面主要實現曲線平移和動態顯示。
5、儀表界面主要實現2個儀表盤自動轉動。
6、滑動條和滑塊界面主要實現進度條滾動和滑塊自由移動。
系統要求
1、該軟件適合XP/WIN7 32位系統。
2、磁盤空間需求100M左右。
3、內存128M以上。
4、WIN8和64位操作系統暫不支持USB下載。
5、最新支持驅動可以在官網進行查詢。
VisualTFT常見問題
1、屏幕上電黑屏或閃爍
- 只要電壓正常，上電后屏幕一定會正常顯示圖片。若有觸摸功能，點擊觸摸蜂鳴器會進行鳴叫，畫面可以進行跳轉。反之，若上電顯示黑屏、白屏，屏幕滾動、閃動等現象，均為電壓異常，必須首先排查電源問題。常見電源故障有：電源被限流、電源線太長有壓降、功率與實際標稱不一致?？傃灾?，連接屏幕上電，必須保證屏幕的VCC和GND有4.8V以上電壓。
- 若電壓正常后依然黑屏，則點擊觸摸看蜂鳴器是否有聲響或進行PC聯機，若蜂鳴器正常，聯機正常，則可能是背光芯片燒壞，請直接與相應的銷售人員進行聯系。另外USB線無法作為電源線使用。
2、圖片顯示異常
- 圖片出現白條，橫杠等現象。此時重新下載工程即可，主要是下載過程中出現干擾，導致數據出錯。
- 圖片周圍輪廓出現殘留噪點。此現象主要是因為圖片美工沒有處理好，周邊顏色有漸變，沒有完全過濾掉。PNG格式圖片只能是全透，不能是半透。
- 圖片出現暈圈現象。部分圖片下載到屏內會出現暈圈現象，原因是圖片漸變色太多。屏幕目前為65535色，電腦是24位色，漸變色太多會導致24位轉成16位色后差異太明顯，所以必須讓美工人員去掉漸變色即可達到滿意效果。
3、RTC時鐘顯示異常
- 部分型號硬件不支持RTC時鐘，若發現下載后時鐘不跳動，請查看屏幕背面是否有RTC電路或焊接了RTC芯片，若沒有則不支持。使用PC模擬時候可能RTC正常顯示，但是硬件電路需要支持RTC才會有顯示。
- 若顯示時間錯亂或時間誤差比較大，可進行以下處理：一、重新校正時間，可在指令助手中設置。二、測量電池電壓，若工作時間太長，建議更換電池。
軟件特色
1、啟動畫面
設置開機時顯示的畫面。
2、屏幕旋轉
設置液晶屏顯示的方向，只有部分型號支持。
3、滑動切換畫面
手指上下左右滑動時候可以切換畫面。
4、蜂鳴器響聲
可設置只有按下有效觸摸區域時才發聲。
5、自動調節背光
一段時間無觸摸動作，液晶屏自動調低背光，延長壽命。
6、CRC校驗
若購買的硬件支持CRC，則選擇是，反之選擇無。
7、觸摸坐標通知
表示按下觸摸后，是否需要上傳(x，y)坐標值。
8、畫面切換通知
表示畫面切換時候，是否需要上傳畫面ID。
9、按鈕事件通知
表示按下觸摸后，只上傳按鈕ID信息。
功能介紹
1、按鈕控件
通過上位機VisualTFT軟件對工程畫面中的所有按鈕進行配置，即可在無用戶程序參與下，自動實現畫面的切換，按鈕的按下和彈起，自定義指令輸出等功能。畫面中任何按鈕被按下，屏幕都會將此按鈕的ID編號上傳給用戶，無需計算坐標值。
2、文本控件
上位機預先將文本在工程畫面中的位置、顏色、字體和背景色設置好，用戶只需對相應的文本ID進行讀寫數據，無需關心坐標值、顏色和字體等信息。
3、動畫控件
用戶可任意控制gif動畫的播放、停止、暫停、上下幀和指定幀播放。
4、圖標控件
用戶可輕松實現同一位置不同狀態圖標顯示，例如LED燈交替顯示。
5、曲線控件
用戶只需發送AD采樣數據，屏幕會自動進行擬合，動態推移顯示。
6、儀表控件
通過上位機預先對儀表盤進行設置，用戶只需要發送相應數值即可實現指針轉動。假如表盤刻度范圍為0-180，用戶只需發送數值90，指針將自動轉到90刻度處。
7、進度條控件
通過上位機預先對進度條的方向、起始值、終止值、前景和背景圖等參數進行設置，用戶只需要發送對應的顯示數值，即可實現進度條遞增或遞減。
8、滑塊控件
通過上位機預先對滑塊的游標大小、刻度值、起始值、終止值和背景圖等參數進行設置，用戶拖動游標或點擊某個刻度處時，設備將立刻上傳當前游標所在位置值。
9、系統內置虛擬鍵盤和中文輸入法
上位機預先對畫面某位置處進行彈出鍵盤設置，點擊該區域后，系統將自動彈出內置鍵盤。用戶選擇中英文輸入法后點擊確定，輸入的字符全部以ASCII碼形式上傳到主機。
